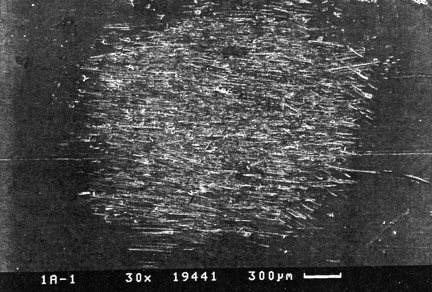

Das dargestellte Kupferblech wurde mit
  einem Schleifmittel der Körnung F240
  bearbeitet.

  Der bearbeitete Oberflächenbereich
  hat eine Ausdehnung von ca. 3x3 mm.
  Die Bearbeitungszeit liegt bei etwa
  10s.

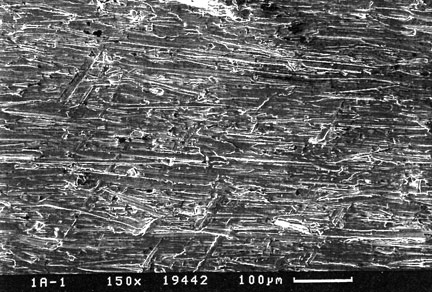

  Das nebenstehende Bild zeigt einen
  Ausschnitt der bearbeiteten Oberfläche
  in 150-facher Vergrösserung.

  Deutlich zu erkennen sind die durch
  die Bearbeitung erzeugten unregel-
  mässigen, zufällig verteilten Schleif-
  spuren.

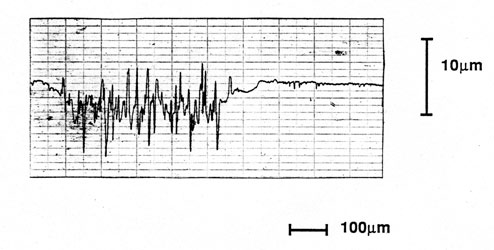

  Das dargestellte Meßschrieb
  gibt Aufschluss über die
  bearbeiteten Stelle.

  Die Auswertung ergibt Werte
  von Ra = 1,3 micron und
  Rz = 9,0 micron.
