- Löttechnik mit neuentwickeltem Lotvorschub

  Die dargestellte Vorrichtung unter Verwendung eines neuentwickelten
  Lotvorschubs ermöglicht das automatische Löten von Bauteilen auf
  Leiterplatten. Hierbei wird als Wärmequelle ein auf einem Schlitten

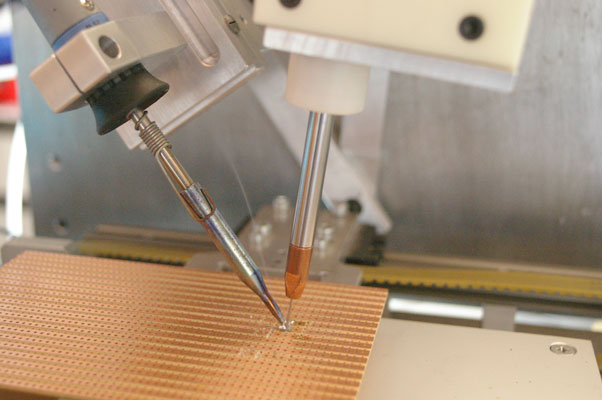

  gelagerter Lötkolben eingesetzt. Die Abbildung zeigt die Vorrichtung
  während eines Lötvorgangs.

  Der abgebildete Lotvorschub weist einige vorteilhafte Merkmale auf

• feingeregelte Andruckkraft des Lötdrahtes
• exakte Zustellung der Lotmenge mittels elektronischer Wegmessung
• Steuerung des Lötablaufs mittels PC bzw. SPS möglich
• elektronische Überwachung des Tastvorganges sowie der Lötdauer
• Fehlermeldung bei eventuellem Festkleben des Drahtes an der Lötstelle
• automatisches Einfädeln des Lotdrahtes per Handbedienung
• pneumatische Zustellung des Lötkolbens sowie des Lotvorschubs
